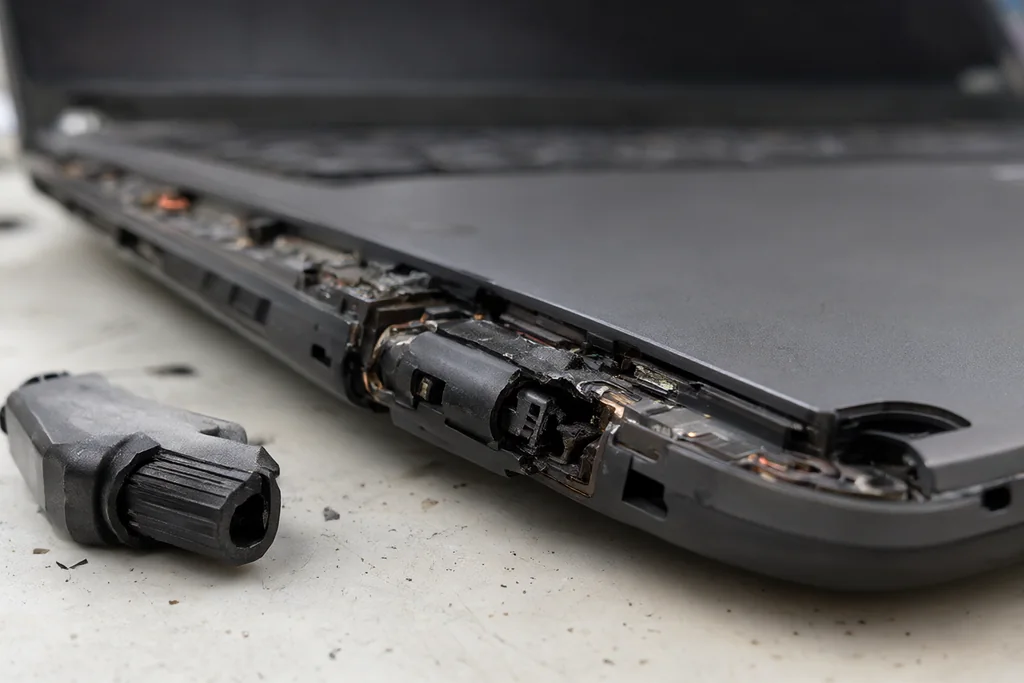

Napájecí konektor: výměna a rizika

Konektory jsou elektronické součástky, které v notebooku Acer dočasně propojují dvě a více zařízení. Opakované připojování a odpojování je opotřebovává. Náš servis dokáže vyměnit samostatný konektor, ne jen celou desku.

To je důležité, protože běžný servis při závadě konektoru nabídne jediné řešení: výměnu desky elektroniky. Notebook, který je jinak plně funkční, tak zůstane odložený. Přitom často stačí vyměnit díl za zlomek ceny.

Které konektory se kazí

Nejčastěji odchází napájecí konektor, protože se používá denně. Dále USB porty, konektor pro sluchátka, obrazové výstupy a vnitřní konektory kabelů mezi deskou a displejem.

Konektory jsou napevno připájené na deskách elektroniky: na mainboardu, power boardu nebo měniči. Jejich výměna je proto vždy servisním zásahem do vlastní desky, ne výměnou dílu na kabelu.

Proč je výměna konektoru problém

Konektory obvykle nelze objednat samostatně jako servisní díl. Proto se při závadě nabízí výměna celé desky. Ve srovnání s cenou konektoru je výměna základní desky řádově dražší záležitostí.

Náš servis proto řadu konektorů nakupuje u výrobců speciálních součástek samostatně. Tím lze nabídnout přijatelnou opravu bez výměny desek. Když nový konektor není k dispozici, konzultujeme i dobrý použitý kus.

Jak se vadný konektor projevuje

Projevů je mnoho a většina se shoduje s projevy jiných závad. Proto není snadné určit, že příčina je právě v konektoru. Mezi nejčastější projevy patří:

• notebook se nabíjí jen v určité poloze konektoru,
• napájecí konektor je uvolněný a pohybuje se v těle,
• USB zařízení se připojuje a odpojuje samo,
• port funguje jen při zatlačení nebo v určitém úhlu,
• z okolí konektoru je cítit teplo nebo je vidět opálení,
• obraz na displeji vypadává při pohybu víka.

Opálení nebo zápach je vážný signál. Na vadném konektoru vzniká jiskření, kontakty se letmo dotýkají a zase uvolňují. To vytváří teplo, mikropožáry a postupnou degradaci konektoru i desky, na které je připájený.

Příznaky a co se kontroluje

Tabulka ukazuje, co u jednotlivých projevů prověřit. U konektorů platí, že čím dřív se závada řeší, tím menší je rozsah poškození.

Poslední řádek tabulky není formalita. Opálený konektor znamená, že se část energie mění na teplo přímo v těle notebooku. Odklad v takové situaci zvyšuje riziko poškození desky i vzniku požáru.

Co hrozí při odkladu

Když se poškozený konektor neřeší, jsou notebook i připojené zařízení vystavené rychlému připojování a odpojování s napěťovými špičkami. Ty zatěžují obvody notebooku i periferie.

Zanedbání vede k poškození dalších funkčních částí a v horších případech k úplnému zničení notebooku. Proto se má notebook při zjištění takové závady odstavit z provozu a odnést do servisu.

Výměna konektoru v servisu

Výměna konektoru vyžaduje pájení na desce, správný teplotní profil a zkušenost. Při neodborném zásahu se poškodí okolní součástky nebo se přeruší spoje, které předtím fungovaly.

Objednáte opravu a zajistíme odvoz notebooku. Po opravě se notebook vrací s odborně vyměněným konektorem a s ověřením, že přenos funguje. Cena opravy samostatného konektoru je zlomkem ceny výměny celého bloku.

Když nový konektor není k dispozici

Ne u všech typů se podaří zajistit nový konektor odpovídajícího provedení. V takovém případě konzultujeme se zákazníkem možnost výměny za dobrý použitý konektor z jiné desky, například z notebooku vykoupeného na náhradní díly.

Tato varianta má smysl tam, kde je původní deska v pořádku a liší se jen konektor. Zákazník dostane informaci o tom, co bude namontováno, ještě před zahájením práce.

Šetrné zacházení s porty

Nejlepší oprava je ta, která nemusí proběhnout. Kabel se má vytahovat za konektor, ne za vodič. Při přenášení notebooku nemá být zapojený adaptér, protože páka na konektor je při nárazu velká.

Vyplatí se i krátká prohlídka portů při čištění. Uvolněný konektor poznáte podle toho, že se mírně pohne, když do něj zastrčíte zástrčku. Včasné řešení znamená jen výměnu konektoru, ne celé desky.

Pokud si nejste jistí, zda je problém v konektoru, kabelu nebo v desce, nechte notebook prohlédnout. Diagnostika je výrazně levnější než výměna dílu, který závadu nezpůsobil.

Uvolněný konektor se projevuje nabíjením jen v určité poloze kabelu. Čím déle se to nechá, tím větší je riziko, že se poškodí i deska kolem pájení.

Výměna znamená pájení na desce, a proto se dělá až po změření napájení. Pokud je závada v adaptéru, výměna konektoru by problém nevyřešila.
