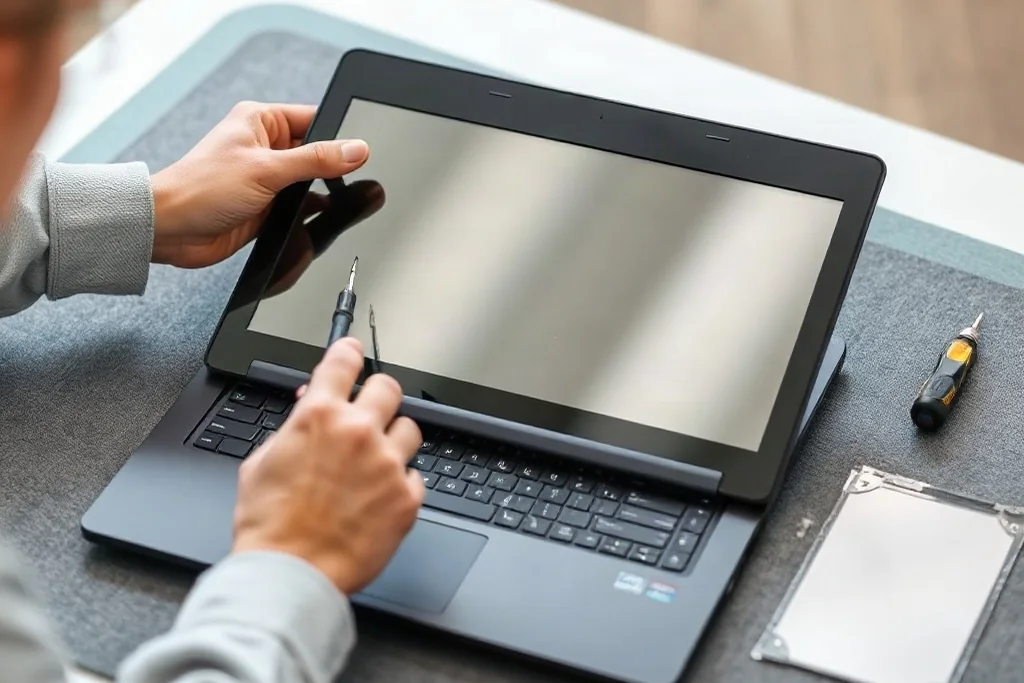

Výměna LCD displeje

Displej je nejviditelnější část notebooku a zároveň jedna z nejdražších na výměnu. Když se objeví problémy s obrazem, bývá první otázkou, zda stačí vyměnit panel, nebo je příčina jinde. V tomto článku si projdeme, jak se poškození displeje projevuje, jak výměna probíhá a na co si dát pozor.

Ne každý problém s obrazem znamená vadný panel. Někdy jde o kabel, někdy o podsvícení, jindy o grafický výstup na základní desce. Proto je důležité rozlišit, co přesně se děje, ještě před objednáním dílu.

Jak poznat poškozený panel

Vadný panel se projevuje prasklinami, mrtvými body, barevnými pruhy, duhovými skvrnami nebo tmavými oblastmi. Často vzniká mechanickým tlakem — zavřením předmětu do notebooku, nárazem nebo tlakem na víko.

Mechanické poškození panelu se pozná podle toho, že se obraz nemění při pohybu víka a potíže jsou vždy na stejném místě. To pomáhá odlišit panel od kabelu, u kterého se obraz mění podle polohy displeje.

• Praskliny a pavučinové stopy po nárazu.
• Mrtvé nebo svítící body ve stabilní pozici.
• Barevné pruhy přes celou obrazovku.
• Skvrny a nerovnoměrné podsvícení.
• Obraz mizí při určité poloze víka.

Podsvícení a jeho poruchy

Když obraz na obrazovce velmi slabě vidíte, ale nesvítí, bývá problém v podsvícení. U starších modelů se podsvícení řešilo samostatným měničem, u novějších se řeší v rámci panelu nebo napájecího obvodu.

Poruchy podsvícení se projevují postupně: obraz nejdřív pohasíná, bliká nebo svítí jen při určitém úhlu. Rozlišit závadu podsvícení od vadného panelu je důležité, protože obě řešení mají jinou náročnost i cenu.

Jak výměna probíhá

Výměna panelu začíná demontáží rámečku displeje. Po odjištění se odpojí kabel, vyjme se poškozený panel a osadí se nový díl odpovídajícího typu a rozměru. Následuje zpětná montáž a test obrazu.

Před montáží je nutné ověřit, že nový panel odpovídá modelu — rozměrem, rozlišením, typem konektoru a způsobem uchycení. Neshoda v některém z parametrů vede k tomu, že obraz nenaskočí nebo je posunutý.

Přehled projevů a řešení

Tabulka shrnuje nejčastější problémy s displejem a jejich obvyklé řešení. Konkrétní postup se odvíjí od typu panelu a modelu notebooku.

Na co si dát pozor

U výměny displeje rozhoduje kvalita dílu. Levné náhrady mívají horší podsvícení, jiné barevné podání nebo slabší pozorovací úhly. Rozdíl poznáte hlavně při práci s barvami a při práci ve tmě.

Záleží také na tom, zda se mění celý panel i s rámečkem, nebo jen samotné sklo. U některých konstrukcí je výměna náročnější a hrozí poškození okolních dílů, proto se vyplatí svěřit ji odbornému pracovišti.

Kdy se výměna vyplatí

Výměna displeje se vyplatí, pokud je zbytek notebooku v dobrém stavu a nový panel je dostupný. U starších strojů je vhodné porovnat cenu dílu s cenou nového notebooku a zvážit, zda se investice ještě vrátí.

Když je poškození rozsáhlé a zasahuje i rám nebo panty, je vhodné řešit vše najednou. Kombinovaná oprava bývá výhodnější než dvě samostatné návštěvy servisu, protože se demontáž dělá jen jednou.

Kabel displeje a grafický výstup

Ne každý problém s obrazem má příčinu v panelu. Kabel displeje se při otevírání a zavírání víka neustále ohýbá, a proto patří k nejnamáhanějším částem notebooku. Když se v něm přeruší spoj, obraz mizí nebo bliká podle polohy displeje.

Další možnou příčinou je grafický výstup na základní desce. Projeví se tak, že obraz chybí na vestavěném displeji, ale na externím monitoru funguje. Rozlišení mezi kabelem, panelem a výstupem je proto prvním krokem diagnostiky a určuje, jaký zásah bude potřeba.

Údržba displeje

Displej vydrží déle, když se o něj pečuje. Prach se stírá měkkou utěrkou bez tlaku, nikdy ne ostrými prostředky, které narušují povrchovou vrstvu. Tlak na obrazovku při zavírání víka je nejčastější příčinou prasklin a mrtvých bodů.

Vyplatí se také nenechávat na klávesnici předměty, které se při zavření víka opřou o obrazovku. Právě tak vzniká většina drobných poškození, která se později rozšíří do viditelných vad panelu.

Výměna displeje patří mezi časté a dobře zvládnutelné opravy — pokud se správně určí příčina a zvolí odpovídající panel. Nejdřív je vždy na místě rozlišit, zda je vadný panel, kabel, nebo podsvícení, a teprve potom objednávat díl. Ušetříte tím čas i peníze a předejdete zbytečné výměně funkčních součástí.
